Алгоритм работы(позиция в скобках обозначает мгновенную позицию.)
OFF-(ON)
Выводы
на печатную плату
Высота кнопки(измеряется от уровня платы)
4,3мм
Кол-во фиксированных положений
1
Количество возможных положений
2
Контакты
SPST-NO
Материал контакта
фосфор-бронза
Монтаж
SMT
Нагрузка контакта DC @R(при активной нагрузке)
50мA / 24В DC

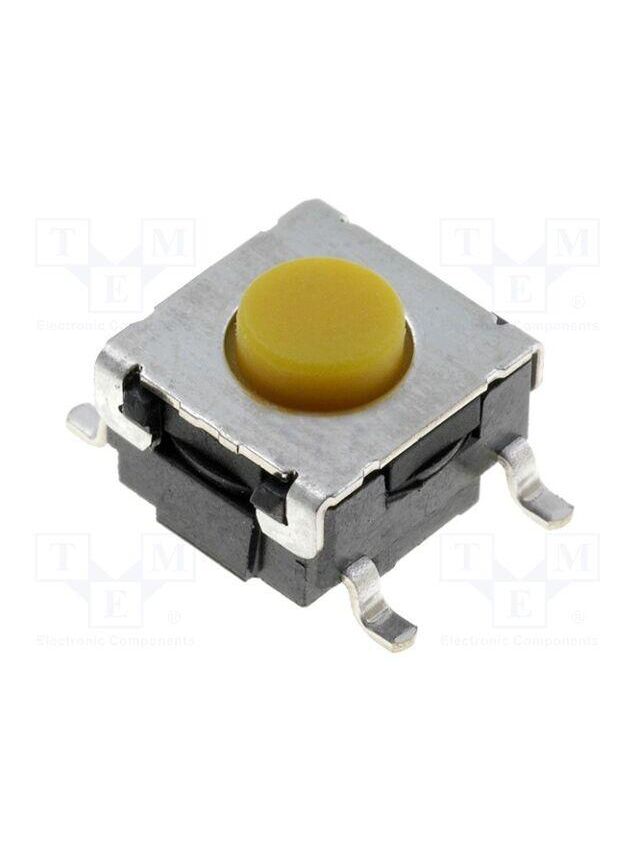

Обозначение производителя
B3S-1002P
Подсветка
нет
Покрытие контакта
посеребренные
Производитель
OMRON Electronic Components
Рабочая температура
-25...70°C
Размеры корпуса
6x6мм
Ресурс
300000 циклов
Серия производителя
B3S
Сила переключения
2,26Н
Сопротивление изоляции мин.
0,1ГОм
Сопротивление контакта макс.
100мОм
Тип клавиши
круглая
Тип переключателя
микропереключатель TACT
Ход кнопки
0,25мм
Цвет клавиши
желтый
Шаг выводов
4,5x9мм
