Алгоритм работы(позиция в скобках обозначает мгновенную позицию.)
OFF-(ON)
Выводы
на печатную плату
Высота кнопки(измеряется от уровня платы)
1,6мм
Кол-во фиксированных положений
1
Количество возможных положений
2
Контакты
SPST-NO
Монтаж
SMT
Нагрузка контакта DC @R(при активной нагрузке)
50мA / 24В DC
Обозначение производителя

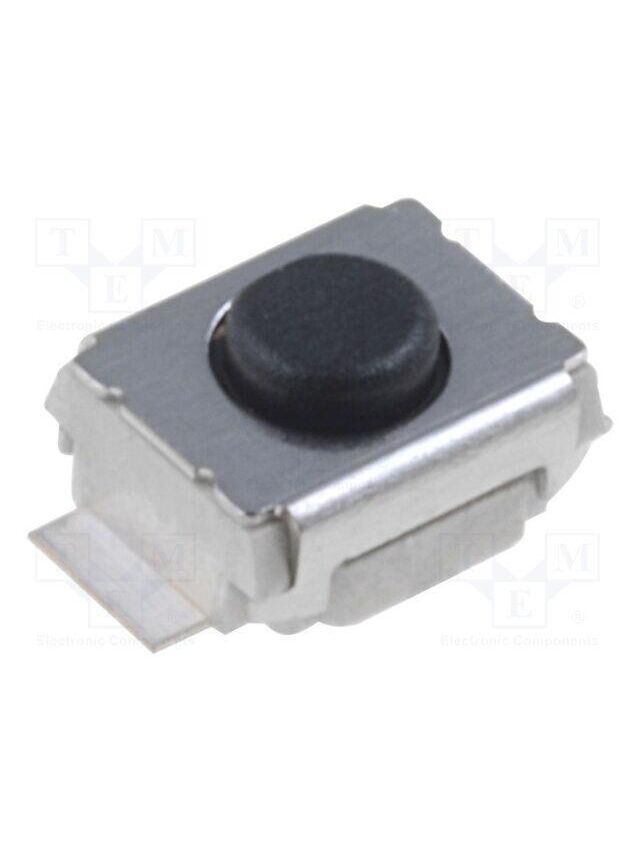

B3U-1000PM
Производитель
OMRON Electronic Components
Рабочая температура
-25...70°C
Размеры корпуса
2,5x3мм
Ресурс
200000 циклов
Серия производителя
B3U
Сила переключения
1,5Н
Сопротивление изоляции мин.
0,1ГОм
Сопротивление контакта макс.
100мОм
Тип клавиши
круглая
Тип переключателя
микропереключатель TACT
Ход кнопки
0,15мм
Цвет клавиши
черный
Шаг выводов
1,7x4,2мм
