Алгоритм работы(позиция в скобках обозначает мгновенную позицию.)
OFF-(ON)
Выводы
на печатную плату
Высота кнопки(измеряется от уровня платы)
5мм
Кол-во фиксированных положений
1
Количество возможных положений
2
Контакты
SPST-NO
Монтаж
THT
Нагрузка контакта DC @R(при активной нагрузке)
50мA / 12В DC

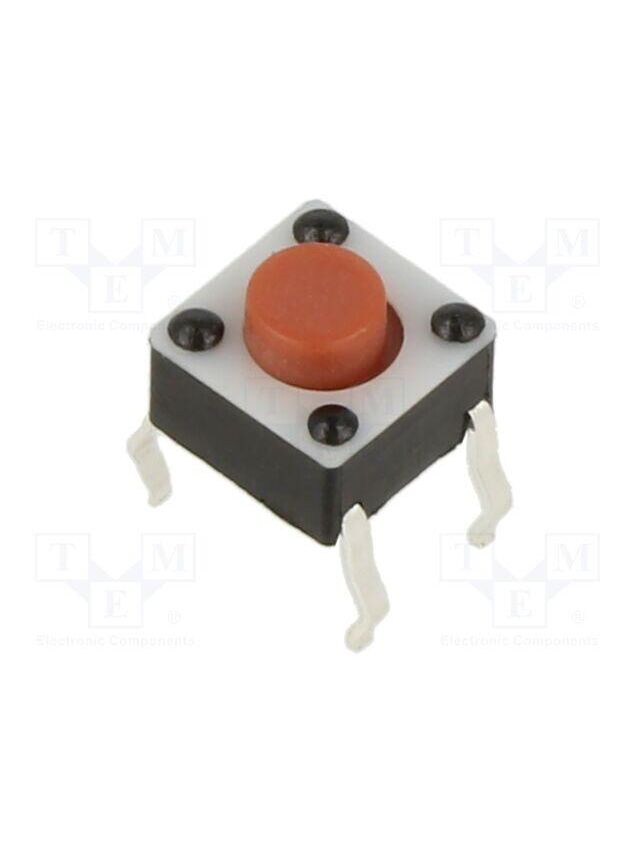

Обозначение производителя
TL1105AF100Q
Производитель
E-SWITCH
Рабочая температура
-20...70°C
Размеры корпуса
6x6x4мм
Ресурс
100000 циклов
Сила переключения
0,98Н
Сопротивление контакта макс.
100мОм
Тип клавиши
круглая
Тип переключателя
микропереключатель TACT
Ход кнопки
0,25мм
Цвет клавиши
коричневый
Шаг выводов
6,5x4,5мм
