Алгоритм работы(позиция в скобках обозначает мгновенную позицию.)
OFF-(ON)
Выводы
на печатную плату, угловые
Высота кнопки(измеряется от уровня платы)
3,15мм
Кол-во фиксированных положений
1
Количество возможных положений
2
Контакты
SPST-NO
Материал контакта
фосфор-бронза
Монтаж
THT
Нагрузка контакта DC @R(при активной нагрузке)
50мA / 24В DC

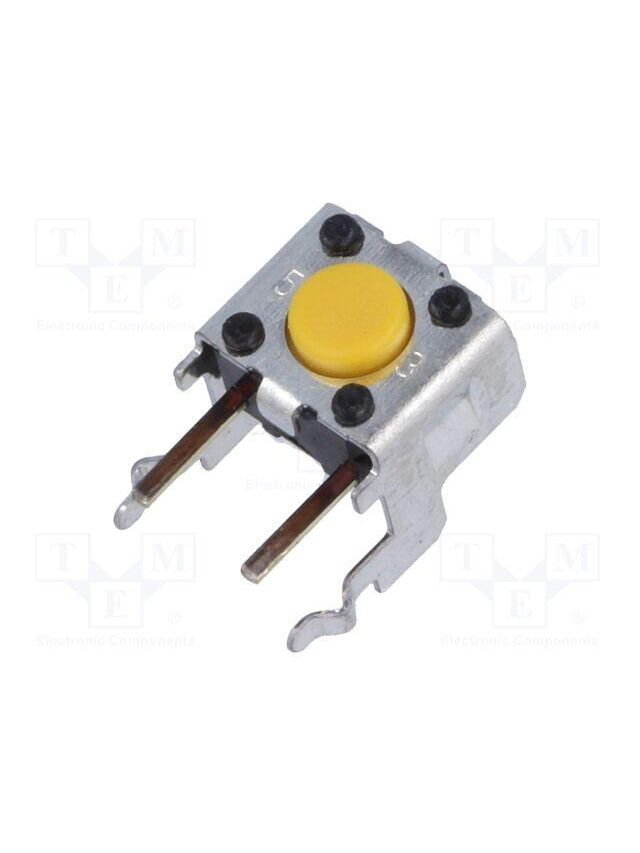

Обозначение производителя
B3F-3102
Подсветка
нет
Покрытие контакта
посеребренные
Производитель
OMRON Electronic Components
Рабочая температура
-25...70°C
Размеры корпуса
6x6мм
Ресурс
300000 циклов
Серия производителя
B3F
Сила переключения
1,47Н
Сопротивление изоляции мин.
0,1ГОм
Сопротивление контакта макс.
100мОм
Тип клавиши
круглая
Тип переключателя
микропереключатель TACT
Характеристики переключателей
с заземлением
Ход кнопки
0,25мм
Цвет клавиши
желтый
Шаг выводов
2,5x4,5мм
