Алгоритм работы(позиция в скобках обозначает мгновенную позицию.)
OFF-(ON)
Выводы
на печатную плату
Высота кнопки(измеряется от уровня платы)
3,1мм
Кол-во фиксированных положений
1
Количество возможных положений
2
Контакты
SPST-NO
Монтаж
SMT
Нагрузка контакта DC @R(при активной нагрузке)
50мA / 24В DC

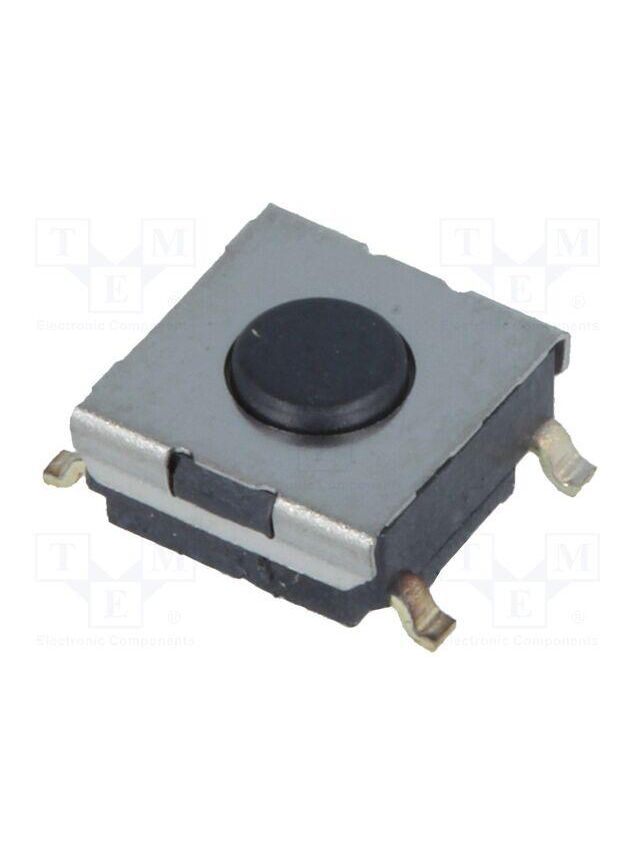

Обозначение производителя
B3FS-1000
Подсветка
нет
Производитель
OMRON Electronic Components
Рабочая температура
-25...70°C
Размеры корпуса
6x6мм
Ресурс
1000000 циклов
Серия производителя
B3FS
Сила переключения
0,98Н
Сопротивление изоляции мин.
0,1ГОм
Сопротивление контакта макс.
100мОм
Тип клавиши
круглая
Тип переключателя
микропереключатель TACT
Ход кнопки
0,25мм
Цвет клавиши
черный
Шаг выводов
5,9x9,6мм
