Алгоритм работы(позиция в скобках обозначает мгновенную позицию.)
OFF-(ON)
Выводы
на печатную плату
Высота кнопки(измеряется от уровня платы)
1,2мм
Кол-во фиксированных положений
1
Количество возможных положений
2
Контакты
SPST-NO
Монтаж
SMT
Нагрузка контакта DC @R(при активной нагрузке)
50мA / 12В DC
Обозначение производителя

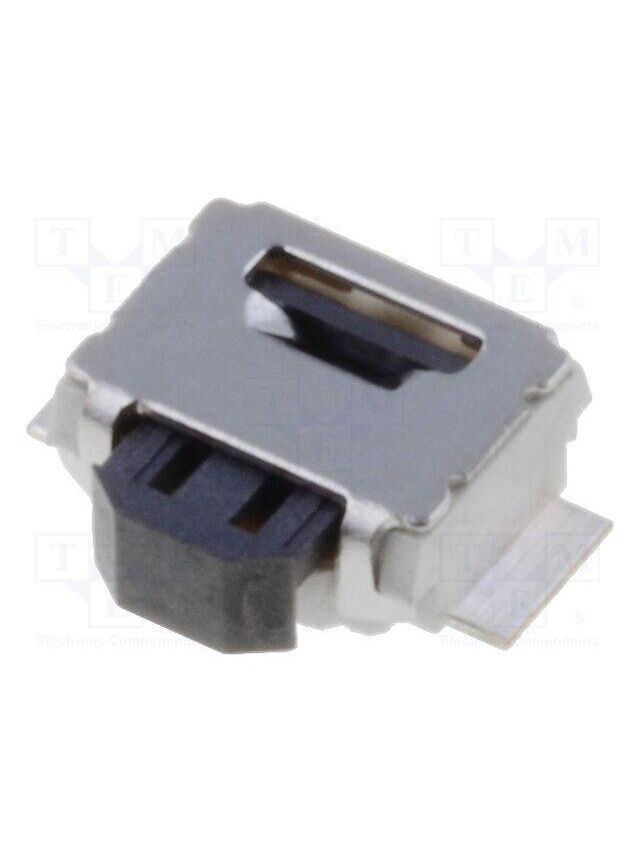

B3U-3100PM
Производитель
OMRON Electronic Components
Рабочая температура
-25...70°C
Размеры корпуса
2,5x3мм
Ресурс
100000 циклов
Серия производителя
B3U
Сила переключения
1,59Н
Сопротивление изоляции мин.
0,1ГОм
Сопротивление контакта макс.
100мОм
Тип клавиши
прямоугольная
Тип переключателя
микропереключатель TACT
Характеристики переключателей
с заземлением
Ход кнопки
0,2мм
Цвет клавиши
черный
Шаг выводов
1,7x4,2мм
