Алгоритм работы(позиция в скобках обозначает мгновенную позицию.)
OFF-(ON)
Выводы
на печатную плату
Высота кнопки(измеряется от уровня платы)
13мм
Кол-во фиксированных положений
1
Количество возможных положений
2
Контакты
SPST-NO
Монтаж
SMT
Нагрузка контакта DC @R(при активной нагрузке)
0,05A / 48В DC

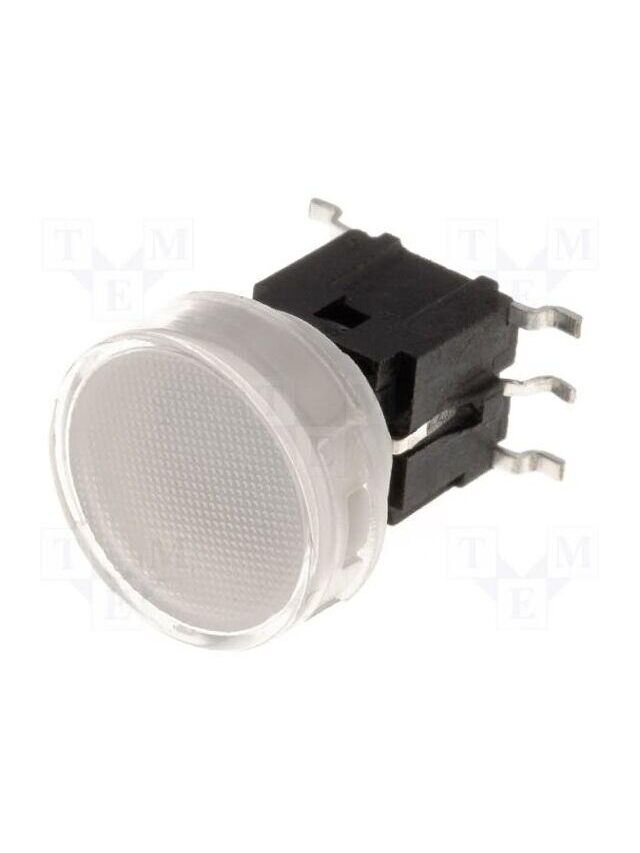

Обозначение производителя
PB6172ML-13
Подсветка
LED
Производитель
HIGHLY ELECTRIC
Рабочая температура
-20...70°C
Размеры корпуса
Ø10мм
Серия производителя
PB617
Сила переключения
1,4Н
Сопротивление изоляции мин.
0,1ГОм
Сопротивление контакта макс.
100мОм
Тип клавиши
круглая
Тип переключателя
клавиатура
Характеристики переключателей
изменение цвета при изменении полярности
Цвет клавиши
бесцветный
Цвет подсветки
красный/зеленый
Шаг выводов
2,54x6мм
Электрический ресурс
300000 циклов
