Алгоритм работы(позиция в скобках обозначает мгновенную позицию.)
OFF-ON
Выводы
коннекторы 4,75x0,8мм
Высота кнопки(измеряется от уровня платы)
5,5мм
Класс горючести
UL94V-2
Кол-во фиксированных положений
2
Количество возможных положений
2
Контакты
SPST-NO
Материал контакта
медь
Монтаж
на панель
Нагрузка контакта AC @R(при активной нагрузке)
16A / 125В AC
Обозначение производителя

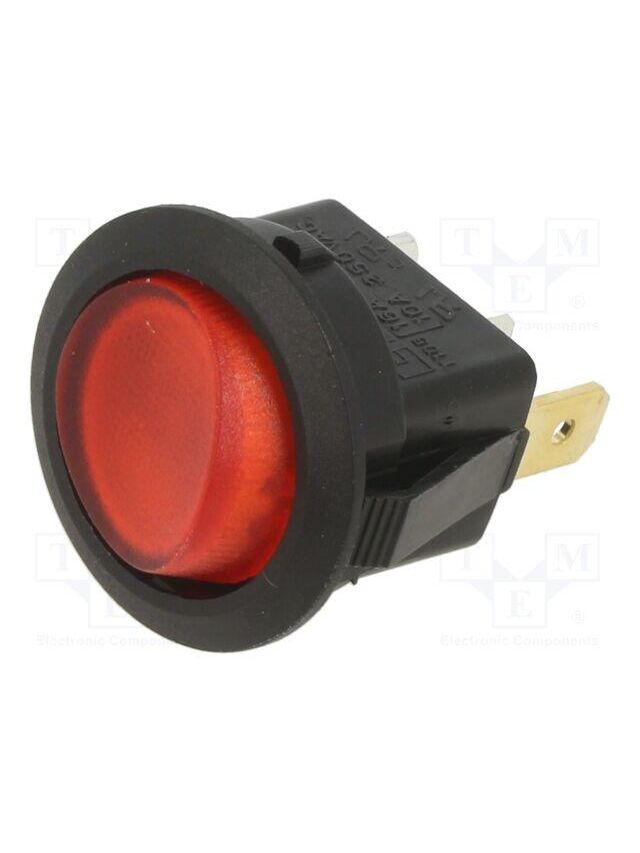

RR111C1000-116
Подсветка
LED, точечная
Покрытие контакта
посеребренные
Производитель
E-SWITCH
Рабочая температура
-20...105°C
Размер монтажного отверстия
Ø20,8мм
Размеры корпуса
Ø23x14,6мм
Серия производителя
RR1
Символы на клавише
без описания
Сопротивление изоляции мин.
0,1ГОм
Сопротивление контакта макс.
35мОм
Тип клавиши
круглая
Тип переключателя
ROCKER
Толщина панели
0,75...3мм
Цвет
черный
Цвет клавиши
прозрачный
Цвет подсветки
красный
Шаг выводов
7,1мм
Электрический ресурс
6000 циклов
