Медные трубчатые наконечники
02/13/2026
| Тип | Покрытие | Сечение, [мм²] | Диаметр отверстия | Контрольное отверстие | Изоляция | Угол |
|---|---|---|---|---|---|---|
| KM | Без покрытия | 0,75–625 | M3–M20 | - | - | 0° |
| KOR | Оловянное | 0,75–625 | M3–M20 | - | - | 0° |
| KORo | Оловянное | 0,75–625 | M3–M20 | ✓ | - | 0° |
| KORI | Оловянное | 10–120 | M5–M20 | - | Полиамид | 0° |
| KORol | Оловянное | 10–120 | M5–M20 | ✓ | Полиамид | 0° |
| KORW | Оловянное | 25–300 | M6–M16 | - | - | 0° (суженный) |
| KOR 2X | Оловянное | 50–625 | 2×M10–M20 | - | - | 0° |
| KM 2X | Без покрытия | 50–625 | 2×M10–M20 | - | - | 0° |
| KWR | Оловянное | 0,75–16 | M4–M10 | - | - | 0° (вилочные) |
| KWRo | Оловянное | 0,75–16 | M4–M10 | ✓ | - | 0° (вилочные) |
| K90R | Оловянное | 6–300 | M4–M20 | - | - | 90° |
| K90Ro | Оловянное | 6–300 | M4–M20 | ✓ | - | 90° |
| K45R | Оловянное | 6–300 | M4–M20 | - | - | 45° |
| K45Ro | Оловянное | 6–300 | M4–M20 | ✓ | - | 45° |
| KL | Оловянное | 10–625 | - | - | - | 0° ("батт сплайс") |
| ZM | Без покрытия | 10–625 | - | - | - | 0° ("батт сплайс") |

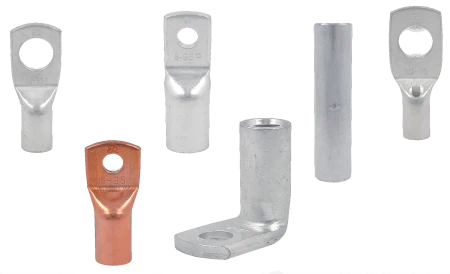

Полный ассортимент медных трубчатых наконечников: кольцевые (KM, KOR), с контрольным отверстием (KORo), изолированные (KORI, KORol), суженные (KORW), для двух болтов, вилочные (KWR), угловые (K90R, K45R), соединители ("батт сплайс" KL, ZM)
Скачать каталог медных трубчатых наконечников (2,1 МБ, PDF)Содержание каталога:
- Кольцевые наконечники (KM, KOR): без покрытия и с оловянным гальваническим покрытием для сечений от 0,75 до 625 мм²
- Наконечники с контрольным отверстием (KORo): позволяют визуально проконтролировать правильность введения провода
- Изолированные наконечники (KORI, KORol): с полиамидной изоляцией, цветовая маркировка для разных сечений
- Суженные наконечники (KORW): узкая контактная часть для установки в коммутационные аппараты с ограниченным пространством
- Наконечники для двух болтов (KOR 2X, KM 2X): для параллельного подключения двух проводников
- Вилочные наконечники (KWR, KWRo): для быстрого подключения/отключения без полного откручивания винта
- Угловые наконечники (K90R, K45R): с изгибом 90° и 45° для компактного монтажа в стеснённых условиях
- Соединители ("батт сплайс") (KL, ZM): для соединения двух проводов встык, с покрытием и без
- Параллельные соединители (KLS): для ответвления проводников
- Т-образные и Х-образные соединители (KT, KX): для создания разветвлённых соединений
Материал: электролитическая медь. Покрытие: оловянное гальваническое (4 мкм) или без покрытия (обозначение С). Рабочая температура: до +105°С. Сечение провода: от 0,75 мм² до 625 мм². Напряжение: до 1000 В.
Медные трубчатые наконечники: надёжные соединения для силового электромонтажа
Медные трубчатые наконечники — это профессиональное решение для создания надёжных и долговечных соединений многопроволочных и секторных проводов с клеммами электрических устройств. Изготовленные из высококачественной электролитической меди, они обеспечивают минимальное переходное сопротивление и устойчивость к термическим нагрузкам. Производитель предлагает полную линейку медных трубчатых наконечников, соответствующих международным стандартам и адаптированных под требования промышленного и строительного монтажа.
Ключевые преимущества медных трубчатых наконечников
- Высокая электропроводность: электролитическая медь обеспечивает минимальные потери энергии и снижение нагрева в точке соединения
- Механическая прочность: трубчатая конструкция выдерживает многократные циклы затяжки/ослабления винтовых зажимов без деформации
- Универсальность: широкий диапазон сечений (от 0,75 до 625 мм²) и типов исполнения под любые задачи электромонтажа
- Защита от коррозии: оловянное гальваническое покрытие предотвращает окисление контактной поверхности при эксплуатации
- Визуальный контроль: наконечники с контрольным отверстием (типы KORo, K90Ro, K45Ro) позволяют убедиться в правильном введении провода
- Компактность решений: угловые (45°, 90°) и суженные (KORW) варианты обеспечивают монтаж в условиях ограниченного пространства
- Сертификация UL: большинство типов имеют сертификат безопасности UL (E475284), что подтверждает соответствие международным стандартам
Типы медных трубчатых наконечников и их применение
| Тип | Описание | Сечение провода | Диаметр отверстия | Основные применения |
|---|---|---|---|---|
| KM (кольцевой без покрытия) | Кольцевые наконечники из электролитической меди без защитного покрытия. Экономичный вариант для внутренних соединений в сухих помещениях. | 0,75–625 мм² | M3–M20 | Внутренние соединения в распределительных щитах, шкафах автоматики, где исключено воздействие влаги |
| KOR (кольцевой оловянный) | Кольцевые наконечники с оловянным гальваническим покрытием толщиной 4 мкм. Универсальный вариант для большинства применений. | 0,75–625 мм² | M3–M20 | Соединение проводов с клеммами автоматических выключателей, УЗО, контакторов, шинных соединений |
| KORo (кольцевой с контрольным отверстием) | Кольцевые наконечники с оловянным покрытием и отверстием в контактной части для визуального контроля правильности введения провода. | 0,75–625 мм² | M3–M20 | Ответственные соединения, где критически важна надёжность контакта (энергосистемы, промышленная автоматизация) |
| KORI (кольцевой изолированный) | Кольцевые наконечники с оловянным покрытием и полиамидной изоляцией. Цветовая маркировка: красный (10 мм²), синий (16 мм²), жёлтый (25–35 мм²). | 10–120 мм² | M5–M20 | Соединения в условиях повышенной вибрации, на транспорте, в распределительных устройствах с плотной компоновкой |
| KORol (кольцевой изолированный с отверстием) | Кольцевые наконечники с оловянным покрытием, полиамидной изоляцией и контрольным отверстием. | 10–120 мм² | M5–M20 | Максимально надёжные соединения с двойным контролем качества (визуальный + изоляция) |
| KORW (кольцевой суженный) | Кольцевые наконечники с оловянным покрытием и узкой контактной частью ("суженный хвост"), адаптированные под клеммы коммутационных аппаратов. | 25–300 мм² | M6–M16 | Подключение к клеммам автоматических выключателей и другого оборудования с ограниченной шириной контактной площадки |
| KOR/KM 2X (для двух болтов) | Кольцевые наконечники с двумя отверстиями под болты для параллельного подключения двух проводников к одной клемме. | 50–625 мм² | 2×M10–M20 | Соединение главной шины с ответвлениями, создание перемычек между фазами в РУ |
| KWR/KWRo (вилочные) | Вилочные наконечники с оловянным покрытием. Позволяют быстро отсоединить провод без полного откручивания винта клеммы. | 0,75–16 мм² | M4–M10 | Временные соединения, измерительные цепи, цепи, требующие периодического отключения |
| K90R/K90Ro (угловые 90°) | Кольцевые наконечники с изгибом контактной части под углом 90°. Доступны версии с контрольным отверстием (K90Ro). | 6–300 мм² | M4–M20 | Компактный монтаж в распределительных щитах, подключение к клеммам, расположенным параллельно монтажной поверхности |
| K45R/K45Ro (угловые 45°) | Кольцевые наконечники с изгибом контактной части под углом 45°. Доступны версии с контрольным отверстием (K45Ro). | 6–300 мм² | M4–M20 | Оптимизация пространства в шкафах автоматики, создание "лесенки" соединений при плотной компоновке |
| KL (соединитель "батт сплайс" оловянный) | Трубчатые соединители для стыкового соединения двух проводов одинакового сечения. Центральная маркировка гарантирует правильную длину введения проводника. | 10–625 мм² | - | Удлинение кабельных линий, ремонт повреждённых участков кабеля |
| ZM (соединитель "батт сплайс" без покрытия) | Трубчатые соединители без покрытия для стыкового соединения двух проводов. | 10–625 мм² | - | Внутренние соединения в сухих условиях, экономичный вариант для неответственных цепей |
| KLS (параллельный соединитель) | Соединители для создания ответвлений от основного проводника без его разрыва. | 10–240 мм² | - | Создание ответвлений в кабельных линиях, подключение дополнительных потребителей |
| KT/KX (Т-образные и Х-образные) | Специальные соединители для создания разветвлённых соединений трёх (Т) и четырёх (Х) проводников. | 10–400 мм² | - | Распределительные коробки, узлы соединения нескольких линий |
Важно при монтаже: Секторные проводники (обозначение sm) перед установкой в наконечник необходимо "округлить" с помощью специальных матриц пресс-инструмента. Неправильная подготовка провода приводит к неполному заполнению контактной части и снижению надёжности соединения. Для наконечников без дополнительной медной втулки критически важно правильное позиционирование шва наконечника в обжимной матрице.
Технология обжима медных трубчатых наконечников
Медные трубчатые наконечники обжимаются с помощью специального инструмента с матрицами, формирующими обжим через т.н. «завивание». Количество точек обжима зависит от сечения провода:
- Сечение до 10 мм²: 1 точка обжима узкая (Lz/w)
- Сечение 10–35 мм²: 1 точка обжима широкая (Lz/s) или 2 узкие
- Сечение 50–120 мм²: 2 точки обжима широкие
- Сечение 150–240 мм²: 2–4 точки обжима в зависимости от типа наконечника
- Сечение 300 мм² и выше: 2–3 точки обжима с увеличенным усилием
Существует два основных типа конструкции обжимаемой части наконечника:
- В форме буквы «О»: с дополнительными загнутыми к центру концами. Такая конструкция требует меньшего усилия для правильного обжима и обеспечивает лучшую повторяемость (точность) соединений.
- В форме буквы «V»: с расходящимися наружу концами. Более традиционная конструкция, широко распространённая среди производителей.
Для достижения максимальной надёжности соединения рекомендуется использовать пресс-инструменты с регулируемым усилием обжима и соответствующие матрицы для каждого типоразмера наконечника.
Выбор покрытия и изоляции
При выборе типа наконечника необходимо учитывать условия эксплуатации:
- Без покрытия (типы KM, ZM): экономичный вариант для внутренних соединений в сухих помещениях с контролируемым климатом. Не рекомендуется для влажных условий и наружной установки.
- Оловянное покрытие (типы KOR, KL и др.): универсальный вариант для большинства применений. Олово предотвращает окисление меди и обеспечивает стабильный контакт на протяжении всего срока службы.
- Полиамидная изоляция (типы KORI, KORol): для условий повышенной вибрации, влажности или при необходимости дополнительной защиты от короткого замыкания. Рабочая температура изоляции: -30°С до +95°С.
- ПВХ изоляция: для наконечников меньших сечений. Рабочая температура: -5°С до +60°С. Сохраняет эластичность до температуры -5°С.
Подбор наконечника под сечение провода
Правильный выбор наконечника критически важен для надёжности соединения:
- Для проводов 0,75–1,5 мм²: наконечники типов KM/KOR с отверстиями M3–M4
- Для проводов 2,5–6 мм²: наконечники типов KM/KOR с отверстиями M4–M6
- Для проводов 10–16 мм²: наконечники типов KM/KOR/KORo/KORI с отверстиями M5–M6
- Для проводов 25–50 мм²: наконечники типов KM/KOR/KORo/KORI/KORW с отверстиями M6–M10
- Для проводов 70–120 мм²: наконечники типов KM/KOR/KORo/KORI/KORW с отверстиями M10–M16
- Для проводов 150–300 мм²: наконечники типов KM/KOR/KORW/K90R/K45R с отверстиями M12–M20
- Для проводов 400–625 мм²: наконечники типов KM/KOR для двух болтов с отверстиями M12–M20
При выборе наконечника необходимо учитывать не только сечение провода, но и условия эксплуатации (температура, влажность, вибрации, химическая среда).
Статью подготовил технический специалист Александр Николаевич Панчеко
