Медные трубчатые наконечники DIN
| Тип | Покрытие | Сечение, [мм²] | Диаметр отверстия | Контрольное отверстие | Изоляция | Угол |
|---|---|---|---|---|---|---|
| KDR | Оловянное | 6–625 | M4–M20 | - | - | 0° |
| KDM | Без покрытия | 6–625 | M4–M20 | - | - | 0° |
| KDR...2X | Оловянное | 10–1000 | 2×M6–M16 | - | - | 0° |
| KDM...2X | Без покрытия | 10–1000 | 2×M6–M16 | - | - | 0° |
| KDR...4X | Оловянное | 120–625 | 4×M10–M20 | - | - | 0° |
| K90D | Оловянное | 6–300 | M4–M20 | - | - | 90° |
| K45D | Оловянное | 6–240 | M4–M20 | - | - | 45° |
| KLD | Оловянное | 6–625 | - | - | - | 0° ("батт сплайс") |
| LMP | Без покрытия | 16–240 | - | - | - | 0° ("батт сплайс" с барьером) |
| LMP.../... | Без покрытия | 16/10–625/500 | - | - | - | 0° (переходные) |
| LMW | Без покрытия | 16–625 | - | - | - | 0° (для СВН) |
| LMWP | Без покрытия | 16–500 | - | - | - | 0° (для СВН с барьером) |
| LMWP.../... | Без покрытия | 25/16–500/400 | - | - | - | 0° (переходные для СВН) |

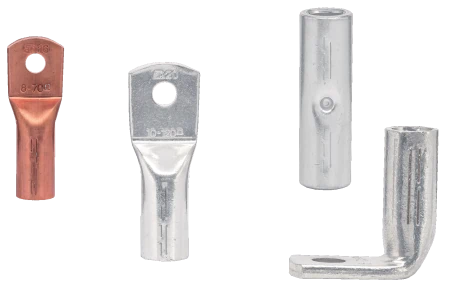

Полный ассортимент медных трубчатых наконечников DIN: кольцевые (KDR, KDM), для двух и четырёх болтов, угловые (K90D, K45D), соединители ("батт сплайс" KLD, LMP, LMW, LMWP)
Скачать каталог медных трубчатых наконечников DIN (1,8 МБ, PDF)- Кольцевые наконечники DIN (KDR, KDM): с оловянным покрытием и без покрытия для сечений от 6 до 625 мм²
- Наконечники для двух болтов (KDR...2X, KDM...2X): для параллельного подключения двух проводников к одной клемме
- Наконечники для четырёх болтов (KDR...4X): для создания распределительных узлов с четырьмя точками подключения
- Угловые наконечники DIN (K90D, K45D): с изгибом 90° и 45° для компактного монтажа в стеснённых условиях
- Соединители "батт сплайс" (KLD): для стыкового соединения двух проводов одинакового сечения
- Соединители с барьером (LMP, LMWP): для соединения проводов разного сечения, предотвращают перемешивание проводников
- Соединители для СВН (среднего и высокого напряжения) (LMW, LMWP): специальная форма обеспечивает более равномерное распределение электромагнитного поля
Материал: электролитическая медь. Покрытие: оловянное гальваническое (4 мкм) или без покрытия (обозначение М). Рабочая температура: до +105°С. Сечение провода: от 6 мм² до 1000 мм². Напряжение: до 1000 В (для соединителей LMW, LMWP — до 10 кВ).
Медные трубчатые наконечники DIN: профессиональные решения для силового электромонтажа
Медные трубчатые наконечники по стандарту DIN — это высококачественные соединительные элементы для создания надёжных и долговечных соединений многопроволочных и секторных проводов с клеммами электрических устройств. Изготовленные из высококачественной электролитической меди в соответствии с международным стандартом DIN 46235, они обеспечивают минимальное переходное сопротивление и устойчивость к термическим и механическим нагрузкам. Производитель предлагает полную линейку медных трубчатых наконечников DIN, соответствующих требованиям промышленного монтажа и распределительных устройств.
Ключевые преимущества медных трубчатых наконечников DIN
- Соответствие стандарту DIN 46235: все наконечники выполнены в соответствии с международным стандартом, что гарантирует совместимость с оборудованием ведущих производителей
- Высокая электропроводность: электролитическая медь обеспечивает минимальные потери энергии и снижение нагрева в точке соединения
- Механическая прочность: трубчатая конструкция выдерживает многократные циклы затяжки/ослабления винтовых зажимов без деформации
- Универсальность: широкий диапазон сечений (от 6 до 1000 мм²) и типов исполнения под любые задачи электромонтажа
- Защита от коррозии: оловянное гальваническое покрытие предотвращает окисление контактной поверхности при эксплуатации
- Информативная маркировка: на контактной части нанесено обозначение сечения провода, размера наконечника и номера матрицы для обжима
- Сертификация UL: большинство типов имеют сертификат безопасности UL (E475284), что подтверждает соответствие международным стандартам
Типы медных трубчатых наконечников DIN и их применение
| Тип | Описание | Сечение провода | Диаметр отверстия | Основные применения |
|---|---|---|---|---|
| KDR (кольцевой оловянный) | Кольцевые наконечники с оловянным гальваническим покрытием толщиной 4 мкм. Соответствуют стандарту DIN 46235. На контактной части нанесена маркировка сечения, размера и номера матрицы. | 6–625 мм² | M4–M20 | Соединение проводов с клеммами автоматических выключателей, УЗО, контакторов, шинных соединений в соответствии со стандартом DIN |
| KDM (кольцевой без покрытия) | Кольцевые наконечники из электролитической меди без защитного покрытия. Экономичный вариант для внутренних соединений в сухих помещениях. Соответствуют стандарту DIN 46235. | 6–625 мм² | M4–M20 | Внутренние соединения в распределительных щитах, шкафах автоматики, где исключено воздействие влаги |
| KDR/KDM...2X (для двух болтов) | Кольцевые наконечники с двумя отверстиями под болты для параллельного подключения двух проводников к одной клемме. Доступны версии с оловянным покрытием и без. | 10–1000 мм² | 2×M6–M16 | Соединение главной шины с ответвлениями, создание перемычек между фазами в РУ, параллельное подключение кабелей |
| KDR...4X (для четырёх болтов) | Кольцевые наконечники с четырьмя отверстиями под болты для создания распределительных узлов с четырьмя точками подключения. С оловянным покрытием. | 120–625 мм² | 4×M10–M20 | Распределительные узлы в силовых щитах, подключение нескольких ответвлений к магистральной линии |
| K90D (угловые 90°) | Кольцевые наконечники с изгибом контактной части под углом 90°. Соответствуют стандарту DIN 46235. С оловянным покрытием. | 6–300 мм² | M4–M20 | Компактный монтаж в распределительных щитах, подключение к клеммам, расположенным параллельно монтажной поверхности |
| K45D (угловые 45°) | Кольцевые наконечники с изгибом контактной части под углом 45°. Соответствуют стандарту DIN 46235. С оловянным покрытием. | 6–240 мм² | M4–M20 | Оптимизация пространства в шкафах автоматики, создание "лесенки" соединений при плотной компоновке |
| KLD ("батт сплайс" оловянный) | Трубчатые соединители для стыкового соединения двух проводов одинакового сечения. Центральная маркировка гарантирует правильную длину введения проводника. Соответствуют стандарту DIN 46267. | 6–625 мм² | - | Удлинение кабельных линий, ремонт повреждённых участков кабеля, создание неразъёмных соединений |
| LMP (с барьером) | Трубчатые соединители с внутренним барьером для стыкового соединения двух проводов. Барьер предотвращает перемешивание проводников при обжиме. Без покрытия. | 16–240 мм² | - | Соединение проводов в ответственных цепях, где недопустимо перемешивание проводников |
| LMP.../... (переходные с барьером) | Трубчатые соединители с внутренним барьером для стыкового соединения двух проводов разного сечения. Широкий диапазон переходов. Без покрытия. | 16/10–625/500 мм² | - | Соединение кабелей разного сечения, создание переходов в кабельных линиях |
| LMW (для СВН) | Трубчатые соединители для стыкового соединения проводов в сетях среднего и высокого напряжения. Специальная форма обеспечивает более равномерное распределение электромагнитного поля. Без покрытия. | 16–625 мм² | - | Сети среднего и высокого напряжения (от 1 кВ), распределительные устройства, трансформаторные подстанции |
| LMWP (для СВН с барьером) | Трубчатые соединители с внутренним барьером для сетей СВН. Специальная форма обеспечивает более равномерное распределение электромагнитного поля. Без покрытия. | 16–500 мм² | - | Сети среднего и высокого напряжения с повышенными требованиями к качеству соединения |
| LMWP.../... (переходные для СВН) | Трубчатые соединители с внутренним барьером для соединения проводов разного сечения в сетях СВН. Без покрытия. | 25/16–500/400 мм² | - | Переходы в сетях среднего и высокого напряжения, соединение кабелей разного сечения |
Важно при монтаже: Секторные проводники (обозначение sm) перед установкой в наконечник необходимо "округлить" с помощью специальных матриц пресс-инструмента. Неправильная подготовка провода приводит к неполному заполнению контактной части и снижению надёжности соединения. Для наконечников без дополнительной медной втулки критически важно правильное позиционирование шва наконечника в обжимной матрице.
Технология обжима медных трубчатых наконечников DIN
Медные трубчатые наконечники DIN обжимаются с помощью специального инструмента с матрицами, формирующими обжим через т.н. «завивание». Количество точек обжима зависит от сечения провода:
- Сечение 6–10 мм²: 1 точка обжима узкая (Lz/w)
- Сечение 16–35 мм²: 1 точка обжима широкая (Lz/s) или 2 узкие
- Сечение 50–120 мм²: 2–3 точки обжима широкие
- Сечение 150–240 мм²: 2–4 точки обжима в зависимости от типа наконечника
- Сечение 300 мм² и выше: 2–3 точки обжима с увеличенным усилием
Существует два основных типа конструкции обжимаемой части наконечника:
- В форме буквы «О»: с дополнительными загнутыми к центру концами. Такая конструкция требует меньшего усилия для правильного обжима и обеспечивает лучшую повторяемость (точность) соединений.
- В форме буквы «V»: с расходящимися наружу концами. Более традиционная конструкция, широко распространённая среди производителей.
Для достижения максимальной надёжности соединения рекомендуется использовать пресс-инструменты с регулируемым усилием обжима и соответствующие матрицы для каждого типоразмера наконечника. На контактной части наконечников нанесён номер матрицы для правильного выбора инструмента.
Выбор покрытия
При выборе типа наконечника необходимо учитывать условия эксплуатации:
- Без покрытия (типы KDM, LMP, LMW, LMWP): экономичный вариант для внутренних соединений в сухих помещениях с контролируемым климатом. Не рекомендуется для влажных условий и наружной установки.
- Оловянное покрытие (типы KDR, KLD): универсальный вариант для большинства применений. Олово предотвращает окисление меди и обеспечивает стабильный контакт на протяжении всего срока службы. Толщина покрытия — 4 мкм.
Подбор наконечника под сечение провода
Правильный выбор наконечника критически важен для надёжности соединения:
- Для проводов 6–10 мм²: наконечники типов KDR/KDM с отверстиями M4–M6
- Для проводов 16–25 мм²: наконечники типов KDR/KDM с отверстиями M6–M10
- Для проводов 35–70 мм²: наконечники типов KDR/KDM с отверстиями M8–M16
- Для проводов 95–150 мм²: наконечники типов KDR/KDM с отверстиями M10–M20
- Для проводов 185–300 мм²: наконечники типов KDR/KDM с отверстиями M12–M20
- Для проводов 400–625 мм²: наконечники типов KDR/KDM для двух или четырёх болтов с отверстиями M12–M20
- Для проводов 800–1000 мм²: наконечники типов KDR/KDM для двух болтов с отверстиями M16
При выборе наконечника необходимо учитывать не только сечение провода, но и условия эксплуатации (температура, влажность, вибрации, химическая среда).
Статью подготовил технический специалист Александр Николаевич Панчеко
