Каталог изолированных кабельных наконечников
Полный ассортимент изолированных кабельных наконечников с различными типами изоляции: полиамид, поликарбонат, ПВХ и термоусадочная

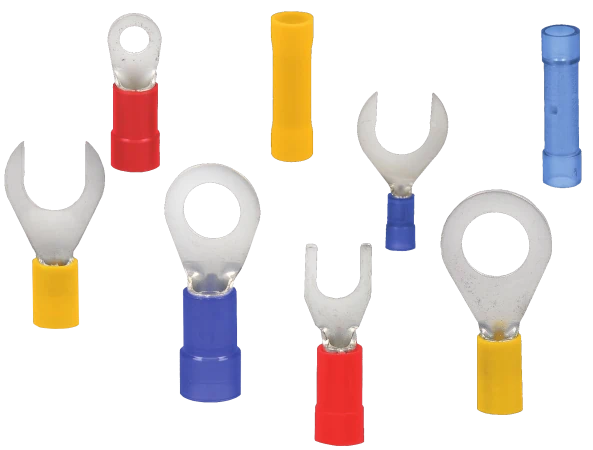

Скачать каталог изолированных наконечников (2 МБ, PDF)- Кольцевые изолированные наконечники (КОИ): четыре типа изоляции (полиамид, поликарбонат, ПВХ, термоусадочная), сечение от 0,5 мм² до 120 мм²
- Вилочные изолированные наконечники (КВИ): для быстрого подключения/отключения, совместимость с клеммами различных типов
- Штыревые изолированные наконечники (КИИ): для соединения с разъёмами типа «мама», длина штыря от 8 мм до 24 мм
- Соединительные муфты (КЛИ): для стыкового соединения проводников без пайки, четыре типа изоляции
- Термоусадочные наконечники: с клеевым слоем для герметичного соединения, максимальная защита от влаги и пыли
Материал: электролитическая медь с гальваническим оловянным покрытием. Изоляция: полиамид (PA 6.6), поликарбонат (PC), поливинилхлорид (PVC), термоусадочный полиэтилен высокой плотности. Сертификация: соответствует стандартам DIN 46237, DIN 46231, UL сертификат (информация на сайте производителя)
Изолированные кабельные наконечники: безопасность и удобство монтажа
Изолированные кабельные наконечники — современное решение для электромонтажа, обеспечивающее дополнительную защиту от коротких замыканий, вибраций и механических повреждений. В отличие от неизолированных аналогов, они позволяют работать без дополнительной изоляции после обжима, что значительно ускоряет монтаж и повышает безопасность. Производитель предлагает полную линейку изолированных наконечников с различными типами изоляции, адаптированных под разные условия эксплуатации.
Ключевые преимущества изолированных наконечников
- Цветовая маркировка: каждый цвет изоляции соответствует определённому сечению кабеля (жёлтый — 0,5 мм², красный — 1 мм², синий — 2,5 мм², жёлтый — 6 мм² и т.д.)
- Защита от коротких замыканий: изоляционный кожух предотвращает случайное касание соседних контактов при монтаже и эксплуатации
- Устойчивость к вибрациям: изоляция дополнительно фиксирует проводник и снижает риск ослабления контакта при вибрационных нагрузках
- Упрощение монтажа: отсутствует необходимость в дополнительной изоляции после обжима, что сокращает время сборки
- Маркировка на контактной площадке: нанесение сечения кабеля и размера отверстия для визуального контроля при монтаже
Типы изоляции и их характеристики
| Тип изоляции | Рабочая температура | Преимущества | Основные применения |
|---|---|---|---|
| Полиамид (PA 6.6) | –30°C до +95°C | Высокая механическая прочность, устойчивость к истиранию и химическим воздействиям | Промышленное оборудование, системы автоматизации, распределительные щиты |
| Поликарбонат (PC) | –50°C до +120°C | Расширенный температурный диапазон, высокая ударопрочность, прозрачность | Оборудование с экстремальными температурными условиями, наружные установки |
| Поливинилхлорид (PVC) | –5°C до +60°C | Экономичность, гибкость, хорошая электрическая изоляция | Бытовое оборудование, внутренние электрические сети, низковольтные системы |
| Термоусадочная | –55°C до +105°C | Герметичное соединение с клеевым слоем, максимальная защита от влаги и пыли | Влажные помещения, наружные установки, оборудование с повышенными требованиями к защите |
Типы изолированных наконечников и их применение
| Тип | Описание | Сечение кабеля | Основные применения |
|---|---|---|---|
| KOI (кольцевые изолированные) | Кольцевые наконечники с изолирующим кожухом. Четыре варианта исполнения в зависимости от типа изоляции. Диаметр отверстия от 2 мм (М2) до 16 мм (М16). | 0,5–120 мм² | Винтовые соединения в распределительных щитах, клеммные колодки, шинные соединения, заземляющие контуры |
| KWI (вилочные изолированные) | Вилочные наконечники с изоляцией. Два исполнения: тип А — стандартное, тип В — с усиленной конструкцией. Быстрое подключение/отключение. | 0,5–16 мм² | Временные соединения, испытательные стенды, оборудование требующее частого демонтажа, измерительные приборы |
| KII (штыревые изолированные) | Штыревые контакты для соединения с разъёмами «мама». Изолированный кожух предотвращает случайное касание. Длина штыря от 8 до 24 мм. | 0,5–95 мм² | Быстросъёмные соединения в промышленной автоматике, блоки питания, модульные системы управления, клеммные соединения |
| KLI (соединительные муфты) | Муфты для стыкового соединения двух проводников без пайки. Центральная маркировочная полоса гарантирует правильную глубину вставки проводника. | 0,2–6 мм² | Удлинение кабелей без пайки, ремонт повреждённых участков линии, формирование ответвлений в распределительных коробках |
| KOIT/KWIT/KLIT (термоусадочные) | Наконечники с термоусадочным изолирующим кожухом с клеевым слоем. После нагрева (≥180°C) обеспечивается герметичное соединение. | 0,5–6 мм² | Влажные помещения, наружные установки, автомобильная промышленность, оборудование с повышенными требованиями к защите от влаги и пыли |
Важно при монтаже: Для термоусадочных наконечников необходимо использовать термофен или зажигалку для активации клеевого слоя. Температура усадки ≥180°C. После усадки изоляция образует герметичное соединение, защищающее от влаги, пыли и коррозии.
Цветовая маркировка изолированных наконечников
Для быстрой идентификации сечения кабеля используется стандартная цветовая кодировка изоляционных кожухов:
- Жёлтый (yellow): сечение 0,5 мм² и 6 мм²
- Красный (red): сечение 1 мм² и 10 мм²
- Синий (blue): сечение 2,5 мм² и 16 мм²
- Прозрачный: для термоусадочных муфт сечением 0,5 мм²
Эта система позволяет монтажнику быстро подобрать нужный наконечник без дополнительной проверки маркировки, что особенно важно при массовом монтаже.
Подбор наконечника под сечение кабеля
Правильный выбор наконечника критически важен для надёжности соединения:
- Для кабелей 0,1–0,5 мм²: наконечники KOI 0,5/..., KWI 0,5/..., KII 0,5-8 (жёлтая изоляция)
- Для кабелей 0,75–1 мм²: наконечники KOI 1/..., KWI 1/..., KII 1-10 (красная изоляция)
- Для кабелей 1,5–2,5 мм²: наконечники KOI 2,5/..., KWI 2,5/..., KII 2,5-10 (синяя изоляция)
- Для кабелей 4–6 мм²: наконечники KOI 6/..., KWI 6/..., KII 6-14 (жёлтая изоляция)
- Для кабелей 10–120 мм²: наконечники с маркировкой, соответствующей реальному сечению
Центральная маркировочная полоса на гильзе наконечника гарантирует правильную глубину заведения проводника перед обжимом. Неправильная глубина обжима — основная причина механического разрушения соединения при вибрации.
Статью подготовил технический специалист Александр Николаевич Панчеко
