Каталог кабельных наконечников

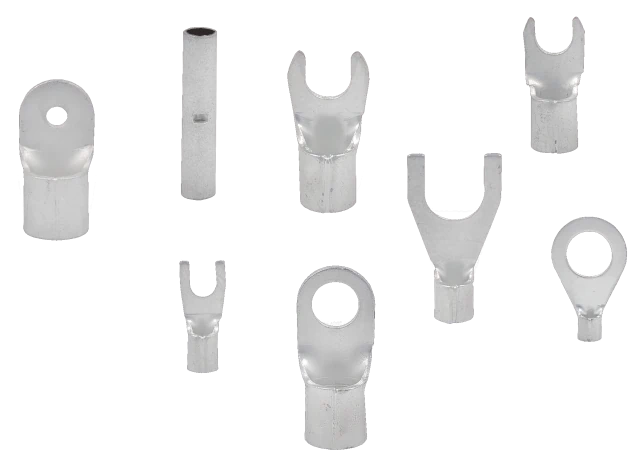

Полный ассортимент неизолированных кабельных наконечников: кольцевые, вилочные, штыревые, флажковые и соединительные муфты
Скачать каталог неизолированных наконечников (2 МБ, PDF)- Кольцевые наконечники (КО): классическая конструкция по DIN 46234, сечение от 0,5 мм² до 300 мм², отверстия под винты M2–M16
- Угловые кольцевые (К90О, К45О): изгиб контактной площадки на 90° и 45° для компактного монтажа в стеснённых условиях
- Вилочные наконечники (KW): быстрое подключение/отключение, два варианта исполнения (А и В) для разных условий эксплуатации
- Штыревые наконечники (KI): для соединения с разъёмами типа «мама», длина штыря от 10 мм до 55 мм
- Флажковые наконечники (KOF): контактная площадка перпендикулярна оси кабеля, для специальных монтажных решений
- Соединительные муфты: стыковые (КЛ, ZM, LE) и параллельные (КЛЗ) для соединения проводников без пайки
Материал: электролитическая медь с гальваническим оловянным покрытием (кроме типа ZM — без покрытия). Сертификация: UL (E475284), соответствие DIN 46234 для кольцевых и вилочных наконечников
Неизолированные кабельные наконечники: надёжность в промышленном монтаже
Неизолированные кабельные наконечники — базовый элемент электромонтажа в промышленном оборудовании, распределительных щитах и системах автоматизации. В отличие от изолированных аналогов, они обеспечивают максимальную теплопередачу, устойчивость к высоким температурам и возможность визуального контроля качества обжима. Европейский производитель предлагает полную линейку неизолированных наконечников, соответствующих международным стандартам и адаптированных под требования российского рынка.
Ключевые преимущества неизолированных наконечников
- Теплостойкость: отсутствие изоляционного покрытия позволяет эксплуатировать наконечники при температурах до +150°С (ограничено только характеристиками кабеля)
- Максимальная проводимость: оловянное покрытие меди предотвращает окисление и обеспечивает стабильный электрический контакт на протяжении всего срока службы
- Универсальность: совместимость с любыми инструментами для обжима, соответствующими стандарту DIN 46234
- Экономичность: отсутствие изоляции снижает стоимость изделия при сохранении всех функциональных характеристик
- Маркировка на контактной площадке: нанесение сечения кабеля и размера отверстия для упрощения идентификации при монтаже
Типы неизолированных наконечников и их применение
| Тип | Описание | Основные применения |
|---|---|---|
| КО (кольцевые) | Стандартные кольцевые наконечники по DIN 46234. Диаметр отверстия от 2 мм (М2) до 16 мм (М16). Сечение кабеля: 0,5–300 мм². | Винтовые соединения в распределительных щитах, клеммные колодки, шинные соединения, заземляющие контуры. |
| К90О / К45О (угловые) | Кольцевые наконечники с изгибом контактной площадки на 90° или 45°. Позволяют разворачивать проводник в нужную плоскость без скручивания кабеля. | Плата управления с плотной компоновкой, шкафы автоматики с ограниченным пространством, многоуровневые клеммные соединения. |
| KW (вилочные) | Вилочные наконечники двух исполнений: тип А — для быстрого подключения, тип В — с усиленной конструкцией для вибрационных нагрузок. | Временные соединения, испытательные стенды, оборудование требующее частого демонтажа (например, измерительные приборы). |
| KI (штыревые) | Штыревые контакты для соединения с разъёмами «мама». Длина штыря от 10 до 55 мм в зависимости от сечения. | Быстросъёмные соединения в промышленной автоматике, блоки питания, модульные системы управления. |
| KOF (флажковые) | Контактная площадка расположена перпендикулярно оси кабеля. Специальная конструкция для нестандартных монтажных решений. | Специализированное оборудование, медицинская техника, приборы с ограниченным доступом к клеммам. |
| KL / ZM / LE (стыковые) | Муфты для соединения двух проводников «встык». Тип КЛ — с оловянным покрытием, ZM — без покрытия, LE — экономичное исполнение. | Удлинение кабелей без пайки, ремонт повреждённых участков линии, формирование ответвлений в распределительных коробках. |
| KLZ (параллельные) | Муфты для параллельного соединения проводников. Позволяют объединить несколько жил в один контакт. | Формирование общих шин заземления, объединение нулевых проводников, создание распределительных узлов. |
Важно при монтаже: Для неизолированных наконечников обязательно используйте термоусадочные трубки или изолирующие колпачки после обжима при работе в цепях напряжением выше 50 В. Это предотвратит короткое замыкание при случайном касании соседних контактов.
Подбор наконечника под сечение кабеля
Критически важно соблюдать соответствие между сечением многожильного кабеля и размером наконечника:
- Для кабелей сечением 0,5–1 мм² применяются наконечники КО 0,5/… и КО 1/…
- Для кабелей 1,5–2,5 мм² — наконечники КО 2,5/… (универсальный размер для обоих сечений)
- Для кабелей 4–6 мм² — наконечники КО 6/…
- Для кабелей 10–240 мм² — наконечники с маркировкой, соответствующей реальному сечению (КО 10/…, КО 16/… и т.д.)
Центральная маркировочная полоса на гильзе наконечника гарантирует правильную глубину заведения проводника перед обжимом. Неправильная глубина обжима — основная причина механического разрушения соединения при вибрации.
