Разъемы плоские изолированные
```html
| Тип | Изоляция | Сечение, [мм²] | Размер | Дополнительная втулка | Легкий ввод | Полностью изолированные | Ответвление |
|---|---|---|---|---|---|---|---|
| NI | PVC | 0,5–6 | 2,8 × 0,5 + 6,3 × 0,8 | X | X | - | - |
| NI..B | PVC | 0,5–6 | 2,8 × 0,5 + 6,3 × 0,8 | - | - | - | - |
| NCI | PVC | 0,5–6 | 2,8 × 0,5 + 9,5 × 1,2 | X | X | X | - |
| NCI..B | PVC | 0,5–6 | 2,8 × 0,5 + 6,3 × 1,2 | - | - | X | - |
| NWI | PVC | 0,5–6 | 6,3 × 0,8 | X | X | - | X |
| NWI..B | PVC | 0,5–6 | 6,3 × 0,8 | - | - | - | X |
| NWCI | PA | 0,5–2,5 | 6,3 × 0,8 | X | X | X | X |
| WCI | PA | 0,5–2,5 | 6,3 × 0,8 | X | X | X | - |
| WI | PVC | 0,5–6 | 2,8 × 0,5 + 6,3 × 0,8 | X | X | - | - |
| WI..B | PVC | 0,5–6 | 2,8 × 0,5 + 6,3 × 0,8 | - | - | - | - |
| GI | PA | 0,5–6 | - | X | X | - | - |
| GI..PCV | PVC | 0,5–6 | - | X | X | - | - |
| GCI | PVC | 0,5–6 | - | X | X | X | - |
Полный ассортимент плоских изолированных разъёмов: наконечники-розетки (NI, NCI), наконечники-вилки (WI), разъёмы с ответвлением (NWI), полностью изолированные типы (NWCI, WCI)
Скачать каталог разъёмов плоских изолированных (1,7 МБ, PDF)- Наконечники-розетки изолированные (NI, NCI): с длинной медной втулкой для двойного обжима и без дополнительной втулки для одинарного обжима
- Полностью изолированные наконечники (NCI, NWCI): с полной изоляцией контакта, материал ПВХ или полиамид
- Наконечники с ответвлением (NWI, NWCI): позволяют подключить два провода к одному разъёму
- Наконечники-вилки изолированные (WI, WCI): мужские разъёмы с изоляцией для соединения с розетками
- Гнёзда изолированные (GI, GCI): приёмные разъёмы с изоляцией из полиамида или ПВХ
- Штыри изолированные (II, ICI): для создания разъёмных соединений
Материал: латунь. Покрытие: оловянное гальваническое. Изоляция: поливинилхлорид (ПВХ), полиамид (нейлон). Рабочая температура: -5°С до +60°С (ПВХ), -30°С до +95°С (полиамид), -55°С до +125°С (полиамид для штырей).
Разъёмы плоские изолированные: надёжные соединения в электромонтаже
Разъёмы плоские изолированные — это современное решение для быстрого и надёжного соединения проводов в электрических цепях. В отличие от неизолированных аналогов, изолированные разъёмы имеют защитный корпус, предотвращающий случайное касание токоведущих частей и короткие замыкания. Производитель предлагает полную линейку плоских изолированных разъёмов, соответствующих международным стандартам и адаптированных под требования промышленного монтажа.
Ключевые преимущества плоских изолированных разъёмов
- Безопасность: изолирующий корпус предотвращает случайное касание токоведущих частей и короткие замыкания
- Быстрый монтаж: соединение осуществляется простым вставлением вилки в розетку без дополнительных инструментов
- Разъёмность: возможность многократного подключения и отключения без повреждения контактов
- Цветовая маркировка: позволяет быстро идентифицировать сечение провода и тип разъёма
- Универсальность: совместимость с оборудованием различных производителей, выполненным по международным стандартам
- Вибростойкость: надёжная фиксация контактов обеспечивает стабильное соединение даже при вибрационных нагрузках
- Долговечность: оловянное покрытие контактов обеспечивает защиту от коррозии
Типы плоских изолированных разъёмов и их применение
| Тип | Описание | Сечение провода | Размеры (ширина × толщина) | Основные применения |
|---|---|---|---|---|
| NI (наконечник-розетка изолированный) | Изолированные наконечники-розетки с длинной медной втулкой для двойного обжима. Материал изоляции — ПВХ. | 0,5–6 мм² | 2,8×0,5; 4,8×0,8; 6,3×0,8 мм | Соединение проводов с клеммами электрических устройств, временные соединения |
| NI..B (розетка без втулки) | Изолированные наконечники-розетки без дополнительной медной втулки для одинарного обжима. Материал изоляции — ПВХ. | 0,5–6 мм² | 2,8×0,5; 4,8×0,8; 6,3×0,8 мм | Неответственные соединения, экономичный вариант |

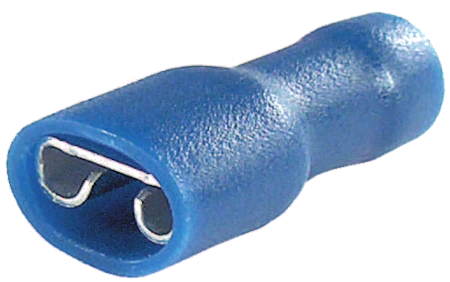

| NCI (полностью изолированный) | Полностью изолированные наконечники-розетки с длинной медной втулкой для двойного обжима. Материал изоляции — ПВХ. | 0,5–6 мм² | 2,8×0,5; 4,8×0,8; 6,3×0,8; 9,5×1,2 мм | Оборудование с повышенными требованиями к защите, наружные установки |
| NCI..B (полностью изолированный без втулки) | Полностью изолированные наконечники без дополнительной медной втулки для одинарного обжима. | 0,5–6 мм² | 4,8×0,8; 6,3×0,8 мм | Экономичный вариант полностью изолированных соединений |
| NWI (розетка с ответвлением) | Изолированные наконечники-розетки с ответвлением, позволяющие подключить два провода к одному разъёму. Материал изоляции — ПВХ. | 0,5–6 мм² | 6,3×0,8 мм | Разветвление цепей, подключение нескольких потребителей к одной линии |
| NWI..B (розетка с ответвлением без втулки) | Изолированные наконечники с ответвлением без дополнительной медной втулки для одинарного обжима. | 0,5–6 мм² | 6,3×0,8 мм | Экономичный вариант соединений с ответвлением |
| NWCI (полностью изолированный с ответвлением) | Полностью изолированные наконечники с ответвлением и длинной медной втулкой. Материал изоляции — полиамид (нейлон). | 0,5–2,5 мм² | 6,3×0,8 мм | Виброустойчивые соединения с ответвлением, оборудование с динамическими нагрузками |
| WI (наконечник-вилка изолированный) | Изолированные наконечники-вилки с длинной медной втулкой для двойного обжима. Материал изоляции — ПВХ. | 0,5–6 мм² | 2,8×0,5; 4,8×0,8; 6,3×0,8 мм | Соединение проводов между собой, подключение к розеткам типа NI |
| WI..B (вилка без втулки) | Изолированные наконечники-вилки без дополнительной медной втулки для одинарного обжима. | 0,5–6 мм² | 2,8×0,5; 4,8×0,8; 6,3×0,8 мм | Неответственные соединения, экономичный вариант |
| WCI (полностью изолированный вилка) | Полностью изолированные наконечники-вилки с длинной медной втулкой. Материал изоляции — полиамид (нейлон). | 0,5–2,5 мм² | 6,3×0,8 мм | Ответственные соединения, оборудование с повышенными требованиями к надёжности |
| GI (гнездо изолированное) | Изолированные гнёзда для приёма штырей. Материал изоляции — полиамид или ПВХ. | 0,5–6 мм² | - | Соединение с штырями типа II, создание разъёмных соединений |
| GCI (полностью изолированное гнездо) | Полностью изолированные гнёзда с длинной медной втулкой. Материал изоляции — ПВХ. | 0,5–6 мм² | - | Оборудование с повышенными требованиями к защите |
Важно при монтаже: Для плоских изолированных разъёмов критически важно соблюдать соответствие между сечением провода и размером разъёма. Неправильный выбор может привести к ослаблению контакта, перегреву и выходу из строя соединения. Разъёмы без дополнительной медной втулки (обозначение В) рекомендуются только для неответственных соединений.
Технология обжима плоских изолированных разъёмов
Плоские изолированные разъёмы обжимаются как на проводе, так и на его изоляции, инструментами с матрицами, обжимающими через т.н. «завивание». Независимо от ширины обжимаемого наконечника (2,8; 4,8; 6,3 мм) форма обжима остаётся одинаковой.
Существует два основных типа конструкции обжимаемой части наконечника:
- В форме буквы «О»: с дополнительными загнутыми к центру концами. Такая конструкция требует меньшего усилия для правильного обжима и обеспечивает лучшую повторяемость (точность) соединений.
- В форме буквы «V»: с расходящимися наружу концами. Более традиционная конструкция, широко распространённая среди производителей.
Для обжима разъёмов с дополнительной медной втулкой положение шва наконечника в обжимной матрице имеет критическое значение для получения соединения надлежащего качества.
Типы изоляции и их характеристики
Плоские изолированные разъёмы доступны с различными типами изоляции:
- ПВХ (поливинилхлорид): мягкий прозрачный материал. Рабочая температура: -5°С до +60°С. Сохраняет эластичность до температуры -5°С. Цветовая маркировка для разных сечений.
- Полиамид (нейлон, PA): более прочный и термостойкий материал. Рабочая температура: -30°С до +95°С. Используется для полностью изолированных разъёмов и разъёмов с ответвлением.
- Полиамид для штырей: специальный материал с повышенной термостойкостью. Рабочая температура: -55°С до +125°С.
Важно: Разъёмы с изоляцией из полиамида (PA) и поликарбоната (PC) доступны на заказ.
Подбор разъёма под сечение провода
Правильный выбор разъёма критически важен для надёжности соединения:
- Для проводов 0,5–1 мм²: разъёмы размером 2,8×0,5 мм (типы NI, WI)
- Для проводов 0,5–1 мм²: разъёмы размером 2,8×0,8 мм (типы NI, WI)
- Для проводов 0,5–2,5 мм²: разъёмы размером 4,8×0,8 мм (типы NI, NCI, WI)
- Для проводов 0,5–6 мм²: разъёмы размером 6,3×0,8 мм (типы NI, NCI, NWI, WI, NWCI, WCI)
- Для проводов 4–6 мм² (крупногабаритные): разъёмы размером 9,5×1,2 мм (тип NCI)
При выборе разъёма необходимо учитывать не только сечение провода, но и условия эксплуатации (температура, влажность, вибрации).
Статью подготовил технический специалист Александр Николаевич Панчеко
