Автоклеммы
Полный ассортимент плоских неизолированных разъёмов: наконечники-розетки, наконечники-вилки, угловые наконечники, разъёмы под пайку, кольцевые наконечники
Скачать каталог разъёмов плоских неизолированных (1,7 МБ, PDF)- Наконечники-розетки (тип N): стандартные женские наконечники с плоским контактом
- Наконечники-розетки с уменьшенными размерами (тип NR): компактные женские наконечники

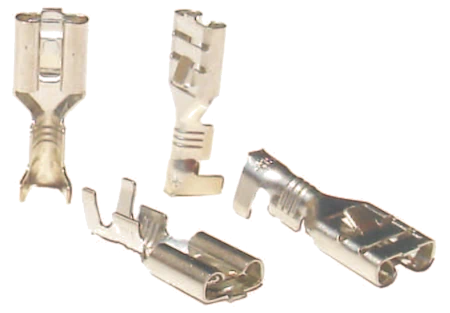

- Наконечники с пружинной защитой (тип NZ, NZJ): женские наконечники с эластичной защитой контактов
- Наконечники с отверстием (тип NW): для создания разветвлённых соединений
- Угловые наконечники (тип NK): женские наконечники под углом 90° для компактного монтажа
- Наконечники-вилки (тип W, WR): мужские наконечники для соединения с женскими розетками
- Наконечники с защитой (тип WZJ): мужские наконечники с дополнительной защитой
- Кольцевые наконечники (тип МО): для подключения к винтовым зажимам
- Разъёмы под пайку (тип К): для монтажа на печатные платы
- Изолирующие оболочки (тип ОN...РVС): для дополнительной защиты неизолированных контактов
Материал: латунь. Покрытие: оловянное гальваническое или без покрытия (обозначение С). Рабочая температура: -30°C до +70°C. Напряжение: до 600 В. Сечение провода: от 0,2 мм² до 6 мм². Соединение: опрессовка.
Разъёмы плоские неизолированные: надёжные соединения в электромонтаже
Разъёмы плоские неизолированные — это проверенное решение для быстрого и надёжного соединения проводов в электрических цепях. В отличие от изолированных аналогов, неизолированные разъёмы позволяют создавать компактные соединения без дополнительного объёма изоляционного корпуса. Производитель предлагает полную линейку плоских неизолированных разъёмов, соответствующих международным стандартам и адаптированных под требования промышленного монтажа.
Ключевые преимущества плоских неизолированных разъёмов
- Компактность: отсутствие изоляционного корпуса позволяет размещать разъёмы в стеснённых условиях
- Экономичность: неизолированные разъёмы дешевле изолированных аналогов при одинаковых технических характеристиках
- Универсальность: возможность дополнительной изоляции при необходимости с помощью отдельных оболочек
- Высокая проводимость: латунный контакт с оловянным покрытием обеспечивает минимальное сопротивление соединения
- Прочность: надёжная конструкция выдерживает многократные циклы подключения и отключения
- Термостойкость: рабочая температура до +70°C, что достаточно для большинства промышленных применений
Типы плоских неизолированных разъёмов и их применение
| Тип | Описание | Сечение провода | Размеры (ширина × толщина) | Основные применения |
|---|---|---|---|---|
| N (наконечник-розетка) | Стандартные женские наконечники с плоским контактом. Изготавливаются из латуни с возможностью оловянного гальванического покрытия или без покрытия (обозначение С). | 0,2–6 мм² | 2,8×0,5; 4,8×0,8; 6,3×0,8 мм | Соединение проводов с клеммами электрических устройств, временные соединения |
| NR (розетка уменьшенная) | Женские наконечники с плоским контактом, имеющие уменьшенные габаритные размеры по сравнению с типом N. | 0,5–6 мм² | 2,8×0,5; 4,8×0,8; 6,3×0,8; 9,5×1,2 мм | Оборудование с ограниченным пространством для монтажа |
| NZ / NZJ (розетка с пружинной защитой) | Женские наконечники с плоским контактом и пружинным защитным элементом. Тип NZJ имеет увеличенные размеры для лучшей фиксации. | 0,5–2,5 мм² | 6,3×0,8 мм | Виброустойчивые соединения, оборудование с динамическими нагрузками |
| NW (розетка с отверстием) | Женские наконечники с плоским контактом и отверстием для дополнительного соединения. | 0,5–2,5 мм² | 4,8×0,8; 6,3×0,8 мм | Разветвление цепей, подключение нескольких потребителей к одной линии |
| NK (угловая розетка) | Угловые женские наконечники с плоским контактом для компактного монтажа в стеснённых условиях. | 0,5–2,5 мм² | 4,8×0,8; 6,3×0,8 мм | Плата управления с плотной компоновкой, шкафы автоматики |
| W / WR (наконечник-вилка) | Стандартные мужские наконечники с плоским контактом. Используются для соединения с женскими наконечниками типов N, NR, N=. | 0,5–6 мм² | 2,8×0,5; 4,8×0,8; 6,3×0,8 мм | Соединение проводов между собой, подключение к розеткам типа N |
| WZJ (вилка с защитой) | Мужские наконечники с дополнительной защитой контактов и улучшенной фиксацией. | 0,5–1 мм² | 4,8×0,8 мм | Ответственные соединения, оборудование с повышенными требованиями к надёжности |
| MO (кольцевой наконечник) | Кольцевые наконечники для подключения провода к винтовому зажиму. | 0,5–6 мм² | М3–М6 | Соединение с клеммами АКБ, моторизации и т.п. |
| K (разъём под пайку) | Разъёмы для монтажа на печатные платы методом пайки. | 0,1–0,8 мм² | 2,8×0,5; 4,8×0,8; 6,3×0,8 мм | Аудиовизуальная аппаратура, электронные устройства, автоматизация |
Важно при монтаже: Для плоских неизолированных разъёмов критически важно соблюдать соответствие между сечением провода и размером разъёма. Неправильный выбор может привести к ослаблению контакта, перегреву и выходу из строя соединения. При использовании в условиях, где возможен контакт с другими токоведущими частями, рекомендуется применять изолирующие оболочки типа ОН...РVС.
Технология обжима плоских неизолированных разъёмов
Плоские неизолированные разъёмы обжимаются на проводе с помощью специального инструмента. Независимо от ширины обжимаемого наконечника (2,8; 4,8; 6,3 мм) форма обжима остаётся одинаковой.
Существует два основных типа конструкции обжимаемой части наконечника:
- В форме буквы «О»: с дополнительными загнутыми к центру концами. Такая конструкция требует меньшего усилия для правильного обжима и обеспечивает лучшую повторяемость (точность) соединений.
- В форме буквы «V»: с расходящимися наружу концами. Более традиционная конструкция, широко распространённая среди производителей.
Для опрессовки разъёмов рекомендуется использовать пресс-инструменты, подходящие для конкретного типа наконечника. Правильный выбор инструмента обеспечивает надёжность и долговечность соединения.
Изолирующие оболочки для неизолированных разъёмов
Для дополнительной защиты неизолированных контактов доступны изолирующие оболочки различных типов:
- ON 2,8/1 РVС: для наконечников типов N, NR размером 2,8 × 0,5-1 мм
- ON 4,8/2,5 РVС: для наконечников типов N, NR, NZ размером 4,8 × 1-2,5 мм
- ON 6,3/2,5 РVС: для наконечников типов N, NR, NZ размером 6,3 × 1-2,5 мм
- ON 4,8/1,5 РVС: для угловых наконечников типа N. размером 4,8 × 1-1,5 мм
Материал оболочек: мягкий прозрачный поливинилхлорид. Рабочая температура изолирующих оболочек: –30°C до +70°C. Корпуса сохраняют эластичность до температуры –5°C.
ONK … PCV, ONKZ … PCV, ONZ ...
Важно: Изолирующие оболочки должны устанавливаться до или после опрессовки наконечника на провод в зависимости от типа оболочки.
Подбор разъёма под сечение провода
Правильный выбор разъёма критически важен для надёжности соединения:
- Для проводов 0,1–0,5 мм²: разъёмы размером 2,8×0,5 мм (типы N, W)
- Для проводов 0,5–1 мм²: разъёмы размером 2,8×0,8 мм или 4,8×0,8 мм (типы N, NR, W, WR)
- Для проводов 1,5–2,5 мм²: разъёмы размером 4,8×0,8 мм или 6,3×0,8 мм (типы N, NR, N=, W, WR)
- Для проводов 4–6 мм²: разъёмы размером 6,3×0,8 мм (типы N, NR, W, WR)
- Для проводов 4–6 мм² (крупногабаритные): разъёмы размером 9,5×1,2 мм (тип NR)
При выборе разъёма необходимо учитывать не только сечение провода, но и условия эксплуатации (температура, влажность, вибрации).
Статью подготовил технический специалист Александр Николаевич Панчеко
