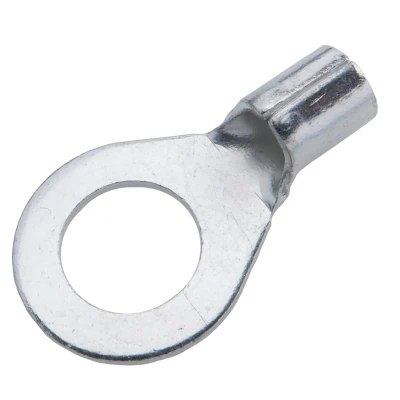

Наконечники медные лужёные для обжам и пайки

01/27/2026

Применение

В системах электропитания с низким током и номинальным напряжением до 1 кВ, системах управления, системах выравнивания потенциалов и системах заземления.

МЕХАНИЧЕСКИЕ ДАННЫЕ

Материал	Cu
Покрытие	Луженый

СЕРТИФИКАТЫ И СТАНДАРТЫ

UL certificate	E475284 (according to table in the technical data sheet)
Design	DIN 46234
Type Approval Certificate PRS	TE/1137/880567/25

Обратите внимание!

Для обжима кабельных клемм с сечением 0,5–10 мм² рекомендуется использовать профессиональный обжимной инструмент WZP 10/0,1-10, а для сечений 10 мм² и более — матрицы KP22-K... Форма обжима — «шар».

Артикул	Отверстие под винт	DIN	UL	d	D	s	a	E	W	Сечение жилы [mm²]	Замена
KO 0,5/2	M 2	√	−	1,0	2,0	0,5	4	10	5	0,2÷0,5	ПМ 0.5-2
KO 0,5/2,5	M 2,5	√	−	1,0	2,0	0,5	4	10	5	0,2÷0,5	ПМ 0.5-2.5
KO 0,5/3	M 3	√	−	1,0	2,0	0,5	4	10	5	0,2÷0,5	ПМ 0.5-3
KO 0,5/3,5	M 3,5	√	−	1,0	2,0	0,5	4	12	6	0,2÷0,5	ПМ 0.5-3.5
KO 0,5/4	M 4	√	−	1,0	2,0	0,5	4	12	6,5	0,2÷0,5	ПМ 0.5-4
KO 1/2,5	M 2,5	√	√	1,6	3,2	0,8	5	11	6	0,75÷1	ПМ 1-2.5
KO 1/3	M 3	√	√	1,6	3,2	0,8	5	11	6	0,75÷1	ПМ 1-3
KO 1/3,5	M 3,5	√	√	1,6	3,2	0,8	5	11	6	0,75÷1	ПМ 1-3.5
KO 1/4	M 4	√	√	1,6	3,2	0,8	5	12	8	0,75÷1	ПМ 1-4
KO 1/5	M 5	√	√	1,6	3,2	0,8	5	13	10	0,75÷1	ПМ 1-5
KO 1/6	M 6	–	√	1,6	3,2	0,8	5	13	10	0,75÷1	ПМ 1-6
KO 1/8	M 8	–	√	1,6	3,2	0,8	5	17	14	0,75÷1	ПМ 1-8
KO 1/10	M 10	–	√	1,6	3,2	0,8	5	17	14	0,75÷1	ПМ 1-10
KO 2,5/3	M 3	√	√	2,3	3,9	0,8	5	11	6	1,5÷2,5	ПМ 2.5-3
KO 2,5/3,5	M 3,5	√	√	2,3	3,9	0,8	5	11	6	1,5÷2,5	ПМ 2.5-3.5
KO 2,5/4	M 4	√	√	2,3	3,9	0,8	5	12	8	1,5÷2,5	ПМ 2.5-4
KO 2,5/5	M 5	√	√	2,3	3,9	0,8	5	14	10	1,5÷2,5	ПМ 2.5-5
KO 2,5/6	M 6	√	√	2,3	3,9	0,8	5	16	11	1,5÷2,5	ПМ 2.5-6
KO 2,5/8	M 8	√	√	2,3	3,9	0,8	5	17	14	1,5÷2,5	ПМ 2.5-8
KO 2,5/10	M 10	–	√	2,3	3,9	0,8	5	18	18	1,5÷2,5	ПМ 2.5-10
KO 2,5/12	M 12	–	√	2,3	3,9	0,8	5	18	18	1,5÷2,5	ПМ 2.5-12
KO 2,5/16	M 16	–	−	2,3	3,9	0,8	4,8	26	27	1,5÷2,5	ПМ 2.5-16
KO 6/3,5	M 3,5	–	√	3,6	5,6	1,0	6	14	8	4÷6	ПМ 6-3.5
KO 6/4	M 4	√	√	3,6	5,6	1,0	6	14	8	4÷6	ПМ 6-4
KO 6/5	M 5	√	√	3,6	5,6	1,0	6	15	10	4÷6	ПМ 6-5
KO 6/6	M 6	√	√	3,6	5,6	1,0	6	16	11	4÷6	ПМ 6-6
KO 6/8	M 8	√	√	3,6	5,6	1,0	6	19	14	4÷6	ПМ 6-8
KO 6/10	M 10	√	√	3,6	5,6	1,0	6	21	18	4÷6	ПМ 6-10
KO 6/12	M 12	–	–	3,6	5,6	1,0	6	21	18	4÷6	ПМ 6-12
KO 10/4	M 4	–	√	4,5	6,7	1,1	8	16	10	10	ПМ 10-4
KO 10/5	M 5	√	√	4,5	6,7	1,1	8	16	10	10	ПМ 10-5
KO 10/6	M 6	√	√	4,5	6,7	1,1	8	17	11	10	ПМ 10-6
KO 10/8	M 8	√	√	4,5	6,7	1,1	8	20	14	10	ПМ 10-8
KO 10/10	M 10	√	√	4,5	6,7	1,1	8	21	18	10	ПМ 10-10
KO 10/12	M 12	√	−	4,5	7,0	1,1	8	23	22	10	ПМ 10-12
KO 16/5	M 5	√	√	5,8	8,2	1,2	10	20	11	16	ПМ 16-5
KO 16/6	M 6	√	√	5,8	8,2	1,2	10	20	11	16	ПМ 16-6
KO 16/8	M 8	√	√	5,8	8,2	1,2	10	22	14	16	ПМ 16-8
KO 16/10	M 10	√	√	5,8	8,2	1,2	10	24	18	16	ПМ 16-10
KO 16/12	M 12	√	−	5,8	8,2	1,2	10	26	22	16	ПМ 16-12
KO 25/5	M 5	√	√	7,5	10,5	1,5	11	25	12	25	ПМ 25-5
KO 25/6	M 6	√	√	7,5	10,5	1,5	11	25	12	25	ПМ 25-6
KO 25/8	M 8	√	√	7,5	10,5	1,5	11	25	16	25	ПМ 25-8
KO 25/10	M 10	√	√	7,5	10,5	1,5	11	26	18	25	ПМ 25-10
KO 25/12	M 12	√	−	7,5	10,5	1,5	11	31	22	25	ПМ 25-12
KO 25/16	M 16	√	−	7,5	10,5	1,5	11	35	28	25	ПМ 25-16
KO 35/6	M 6	√	√	9,0	12,2	1,6	12	26	15	35	ПМ 35-6
KO 35/8	M 8	√	√	9,0	12,2	1,6	12	26	16	35	ПМ 35-8
KO 35/10	M 10	√	√	9,0	12,2	1,6	12	27	18	35	ПМ 35-10
KO 35/12	M 12	√	−	9,0	12,2	1,6	12	31	22	35	ПМ 35-12
KO 35/16	M 16	√	−	9,0	12,2	1,6	12	36	28	35	ПМ 35-16
KO 35/20	M 20	√	−	9,0	12,2	1,6	12	40	32	35	ПМ 35-20
KO 50/6	M 6	√	√	11,0	14,6	1,8	16	34	18	50	ПМ 50-6
KO 50/8	M 8	√	√	11,0	14,6	1,8	16	34	18	50	ПМ 50-8
KO 50/10	M 10	√	√	11,0	14,6	1,8	16	34	18	50	ПМ 50-10
KO 50/12	M 12	√	−	11,0	14,6	1,8	16	36	22	50	ПМ 50-12
KO 50/16	M 16	√	−	11,0	14,6	1,8	16	40	28	50	ПМ 50-16
KO 50/20	M 20	√	−	11,0	14,6	1,8	16	45	32	50	ПМ 50-20
KO 70/6	M 6	√	√	13,0	17,0	2,0	18	38	22	70	ПМ 70-6
KO 70/8	M 8	√	√	13,0	17,0	2,0	18	38	22	70	ПМ 70-8
KO 70/10	M 10	√	√	13,0	17,0	2,0	18	38	22	70	ПМ 70-10
KO 70/12	M 12	√	√	13,0	17,0	2,0	18	38	22	70	ПМ 70-12
KO 70/16	M 16	√	−	13,0	17,0	2,0	18	42	28	70	ПМ 70-16
KO 70/20	M 20	–	−	13,0	17,0	2,0	19	45	32	70	ПМ 70-20
KO 95/8	M 8	√	√	15,0	20,0	2,5	20	42	24	95	ПМ 95-8
KO 95/10	M 10	√	√	15,0	20,0	2,5	20	42	24	95	ПМ 95-10
KO 95/12	M 12	√	√	15,0	20,0	2,5	20	42	24	95	ПМ 95-12
KO 95/16	M 16	√	−	15,0	20,0	2,5	20	44	28	95	ПМ 95-16
KO 95/20	M 20	–	−	15,0	20,0	2,5	20	52	32	95	ПМ 95-20
KO 120/8	M 8	√	−	16,5	22,5	3,0	22	44	24	120	ПМ 120-8
KO 120/10	M 10	√	−	16,5	22,5	3,0	22	44	24	120	ПМ 120-10
KO 120/12	M 12	√	−	16,5	22,5	3,0	22	44	24	120	ПМ 120-12
KO 120/16	M 16	√	−	16,5	22,5	3,0	22	48	28	120	ПМ 120-16
KO 120/20	M 20	−	−	16,5	22,5	3,0	24	57	36	120	ПМ 120-20
KO 150/10	M 10	√	−	19,0	25,4	3,2	24	50	30	150	ПМ 150-10
KO 150/12	M 12	√	−	19,0	25,4	3,2	24	50	30	150	ПМ 150-12
KO 150/16	M 16	√	−	19,0	25,4	3,2	24	50	30	150	ПМ 150-16
KO 150/20	M 20	–	−	19,0	25,4	3,2	27	63	36	150	ПМ 150-20
KO 185/10	M 10	√	−	21,0	28,0	3,5	28	50	36	185	ПМ 185-10
KO 185/12	M 12	√	−	21,0	28,0	3,5	28	50	36	185	ПМ 185-12
KO 185/16	M 16	√	−	21,0	28,0	3,5	28	50	36	185	ПМ 185-16
KO 240/10	M 10	√	−	23,5	32,0	4	32	56	38	240	ПМ 240-10
KO 240/12	M 12	√	−	23,5	32,0	4	32	56	38	240	ПМ 240-12
KO 240/16	M 16	√	−	23,5	32,0	4	32	56	38	240	ПМ 240-16
KO 240/20	M 20	−	−	23,5	32,0	4	32	69	44	240	ПМ 240-20
